원형 커넥터: 자동화된 정밀도가 극한 환경 신뢰성을 어떻게 충족합니까?

인공호흡기가 중환자실에서 수천 시간 동안 지속적으로 작동하거나 산업용 로봇 팔이 먼지가 많고 기름이 많은 환경에서 수백만 번의 반복 위치 지정 주기를 완료할 때 눈에 가장 띄지 않지만 가장 중요한 구성 요소는 무엇입니까? 정답은 커넥터입니다. 전기 상호 연결 분야에서 독특한 원통형 구조, 다중 핀 구성 및 탁월한 환경 저항성을 갖춘 원형 커넥터는 극한 조건에서 전력 및 데이터 전송을 위해 선호되는 솔루션이 되었습니다.

SIGNALORIGIN®는 현대식 자동 터닝 선반과 엄격하게 적용되는 품질 관리 시스템을 활용하여 원형 커넥터를 상용 부품에서 추적 가능하고 인증 가능한 엔지니어링 등급 제품으로 끌어올렸습니다. 모든 SIGNALORIGIN® 커넥터는 UL 요구 사항을 충족하여 산업 자동화, 의료 기기, 보안 및 방위 시스템, 항공우주 등을 위한 안정적이고 설치가 쉬운 상호 연결 솔루션을 제공합니다.

극한 환경에서 원형 커넥터가 탁월한 이유

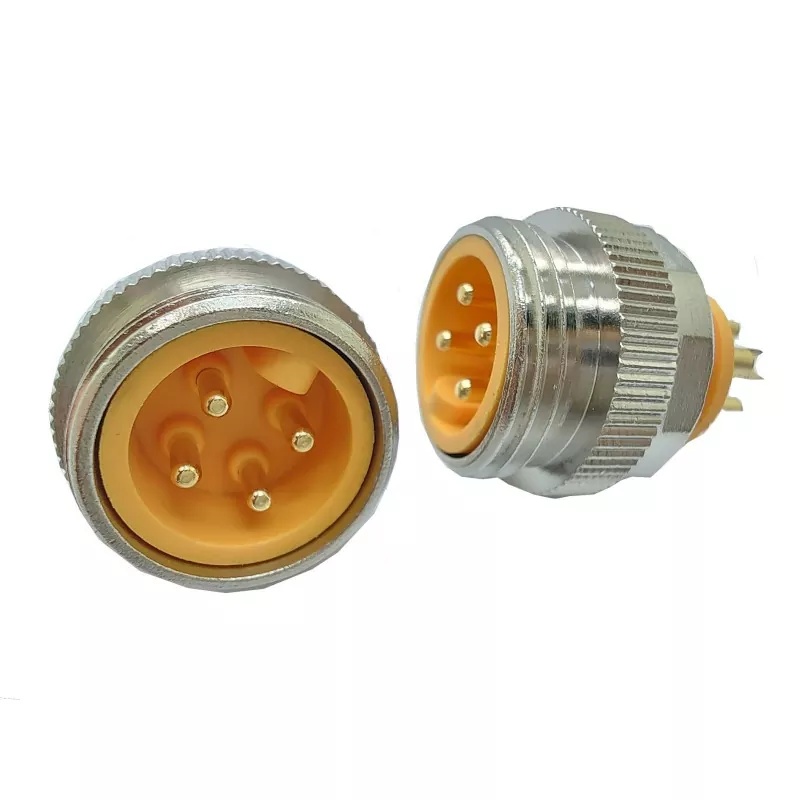

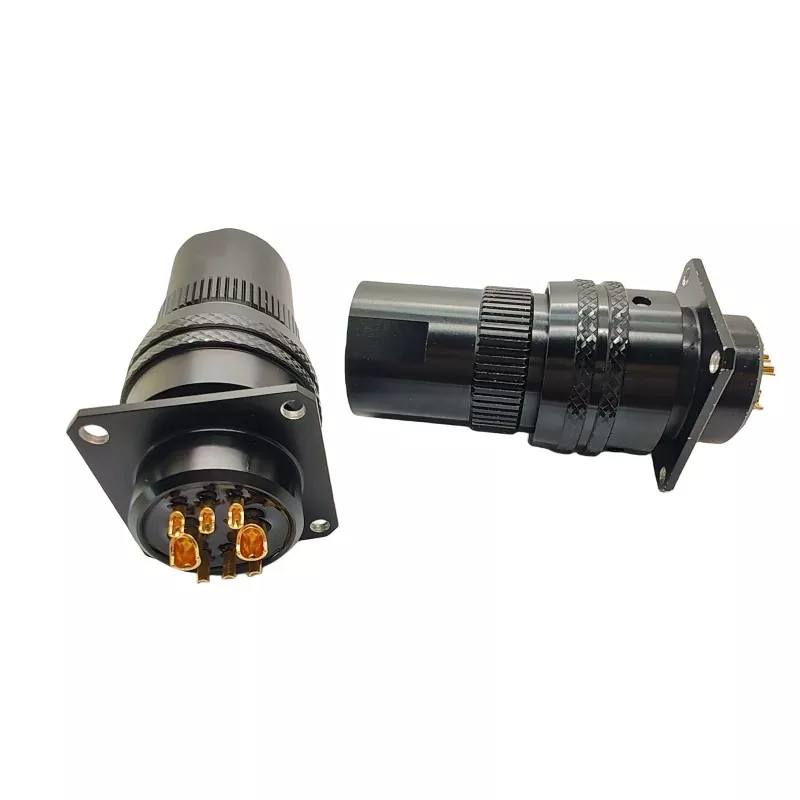

A 원형 커넥터는 이름 그대로 다중 핀 수 플러그와 다중 소켓 암 콘센트라는 두 개의 동심 원형 구성 요소로 구성됩니다. 수형 플러그 내에는 전기 접점이나 핀의 방향을 정확하게 지정하는 절연 삽입물이 플라스틱 또는 금속 원형 쉘로 둘러싸여 있습니다. 이 아키텍처는 세 가지 고유한 이점을 제공합니다.

• 진동 방지 잠금: 나사식 또는 총검 커플링 메커니즘은 충격과 지속적인 진동으로 인해 의도하지 않은 분리를 방지합니다.
• 혼합 전력 및 신호 전송: 단일 인터페이스 내의 여러 접점을 통해 동시에 전력 공급과 데이터 통신이 가능합니다.
• 간단한 밀봉: 원형 결합 표면은 탄성 중합체 밀봉을 쉽게 수용하여 먼지, 물보라 및 임시 침수에 대한 IP67 이상의 침투 보호 등급을 가능하게 합니다.

SIGNALORIGIN® 제조는 현대식 자동 터닝 선반으로 시작하여 쉘과 접점의 치수 일관성을 보장하는 동시에 수동 작업으로 인한 공차 변동을 제거합니다.

원자재부터 완제품 커넥터까지: SIGNALORIGIN® 품질 폐쇄 루프

SIGNALORIGIN®의 주요 목표는 최고 품질 표준을 충족하는 제품을 제공하는 것입니다. 이 목표는 세 가지 검증 가능한 단계로 변환됩니다.

1. 가공공정
최신 CNC 자동 선반(스위스형 및 갱 공구 구성 모두)은 단일 설정으로 구리 합금 접점, 스테인리스강 또는 알루미늄 쉘을 가공합니다. 접점 진원도, 삽입/제거력 및 도금 두께(일반적으로 금 또는 주석)는 공정 중 측정 및 배치 수준 추적성에 따라 달라집니다.

2. 품질경영시스템 적용
SIGNALORIGIN® 조직 내에서 품질 관리 시스템은 입고되는 원자재 검사부터 완제품 테스트까지 전체 작업 흐름에 적용됩니다. 원형 커넥터의 각 배치는 접촉 저항, 절연 저항, 유전체 내전압 및 샘플링된 삽입 주기 테스트의 검증을 거칩니다.

3. UL 준수
모든 SIGNALORIGIN® 원형 커넥터는 UL 요구 사항을 충족합니다. 북미로 수출하거나 UL 인증 부품을 요구하는 장비 제조업체의 경우, 이 규정 준수는 최종 제품 안전 인증의 복잡성과 리드 타임을 직접적으로 줄여줍니다.

적용 범위: 원형 커넥터에 의존하는 4가지 산업

SIGNALORIGIN® 고객은 원형 커넥터를 일반 상품으로 취급하지 않습니다. 이는 시스템 신뢰성의 필수 요소로 지정됩니다.

산업 및 공장 자동화
자동화된 조립 라인, 물류 분류 장비, 협동 로봇 조인트에서 원형 커넥터는 서보 모터 인코더 신호와 전원 공급 장치를 전달합니다. SIGNALORIGIN® 내진동 나사형 잠금 구조는 지속적인 진동을 견디며 느슨한 연결로 인한 라인 중단을 방지합니다.

의료기기
수술 내비게이션 시스템, 환자 모니터 및 영상 장비는 낮은 접촉 저항과 높은 삽입 주기 수명을 요구합니다. 쉽게 청소할 수 있는 원형 표면과 사용 가능한 밀봉 구성은 표면 소독 및 액체 유입 방지를 위한 의료 기기 요구 사항을 충족합니다.

보안 및 방어 시스템
실외 감시 PTZ(팬-틸트-줌) 장치, 레이더 시스템 및 군용 통신 장비는 넓은 온도 범위(일반적으로 -40°C ~ +85°C)에서 전기 연속성을 유지해야 합니다. SIGNALORIGIN® 원형 커넥터는 내후성 쉘 소재와 부식 방지 도금을 활용하여 염수 분무 및 열 충격 주기를 견딜 수 있습니다.

항공우주
기내 엔터테인먼트 시스템, 비행 데이터 수집 장비 및 지상 지원 장비에서 원형 커넥터의 경량 설계와 고밀도 접점 배열은 엔지니어가 제한된 패널 공간 내에서 더 많은 기능을 통합하는 데 도움이 됩니다.

선택 및 설치: 간과된 세 가지 고려 사항

SIGNALORIGIN®을 지정하는 조달 및 엔지니어링 전문가용원형 커넥터, 세 가지 매개변수 확인이 필요합니다.

• 접점 구성: 신호 유형(아날로그, 디지털, 고속 차동) 및 정격 전류를 기준으로 적절한 핀 직경과 도금을 선택합니다.
• 쉘 크기 및 접점 레이아웃: 동일한 쉘 크기 내에서 다양한 접점 수를 사용할 수 있습니다. 사용 가능한 위치를 확인하려면 제조업체 데이터시트를 참조하세요.
• 커플링 메커니즘: 나사식 커플링은 진동이 심한 환경에 적합합니다. 베이요넷 커플링은 신속한 결합/분리 작업을 지원합니다.

SIGNALORIGIN®은 적합한 설치 도구와 압착 다이를 제공하여 사용자가 현장에서 안정적인 와이어 종단을 달성하는 동시에 사람이 유발한 조립 결함을 줄일 수 있습니다.

주요 시사점

• 제품 카테고리: 전원과 데이터 전송을 통합한 원형 커넥터(원통형 멀티핀 전기 커넥터)
• 브랜드: SIGNALORIGIN® — 현대식 자동 터닝 선반을 사용하여 제조됨
• 품질 시스템: SIGNALORIGIN® 조직 전체에 적용되는 품질 관리 시스템
• 규정 준수: 모든 제품은 UL 요구 사항을 충족합니다.
• 대상 응용 분야: 산업 자동화, 의료 기기, 보안 및 방위, 항공우주
• 기술적 특징: 진동 방지 잠금, 다중 핀 통합, IP67+ 밀봉 기능
